Nous avons étendu notre station de poursuite de satellites en y ajoutant une station de télémétrie en utilisant un module SDR.
La station de télémétrie permet de récupérer les paramètres envoyés au sol par un satellite (température, tension des batteries…).
Notre station de télémétrie de satellites se compose de :
- Une antenne Yagi 144 MHz Wimo à 5 éléments et de gain 11 dBi.
- Une antenne Yagi 430 MHz à 8 éléments et de gain 12 dBi. Les 2 antennes sont solidaires et montées sur rotor.
- Un rotor 2 axes SPID piloté par un boitier déporté qui est contrôlé par un port USB.
- Un module SDR RSP1B de chez SDRPlay contrôlé par un port USB.
- Un PC fixe sous Linux Fedora contrôlant par USB le rotor et le transceiver.
- Le logiciel libre sous Linux Gpredict avec la bibiothèque Hamlib pour la poursuite automatique du satellite visé au niveau du rotor pour bien positionner en temps réel les 2 antennes.
- Un PC fixe sous Windows contrôlant par USB le module SDR.
- Le logiciel libre sous Windows Gpredict avec la bibiothèque Hamlib pour compenser automatiquement l’effet Doppler au niveau du module SDR.
- Le logiciel SDRUno pour contrôler le module SDR.
- Le logiciel soundmodem pour démoduler le signal de télémétrie afin de récupérer la trame de données.
- Le logiciel SatsDecoder pour décoder la trame de télémétrie reçue et afficher les données.
- Les drivers VSPE et VB-Audio Virtual Cable.
Nous utilisons comme logiciels sous Windows :
- Gpredict.
- Hamlib.
- SDRUno.
- soundmodem.
- SatsDecoder.

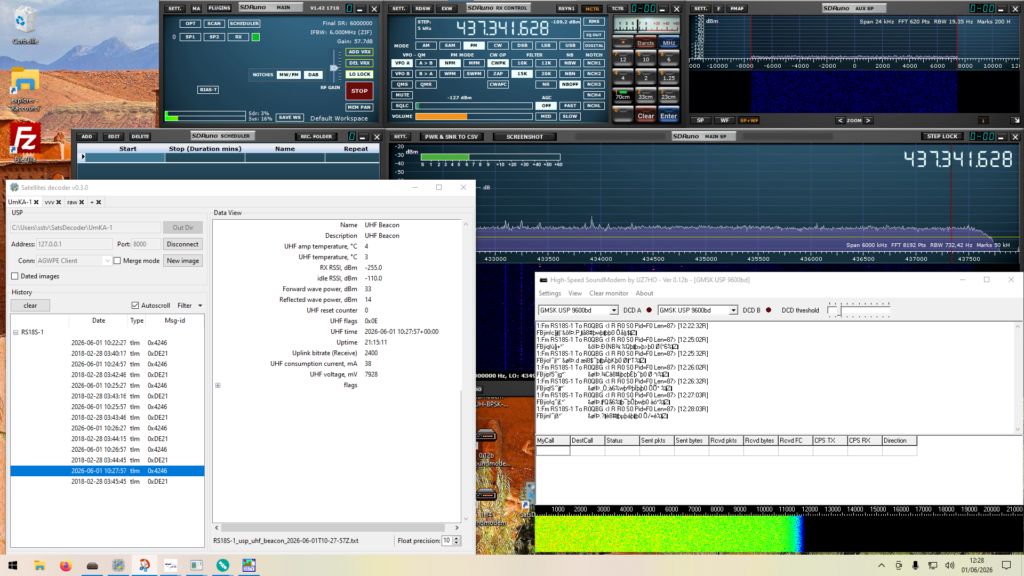

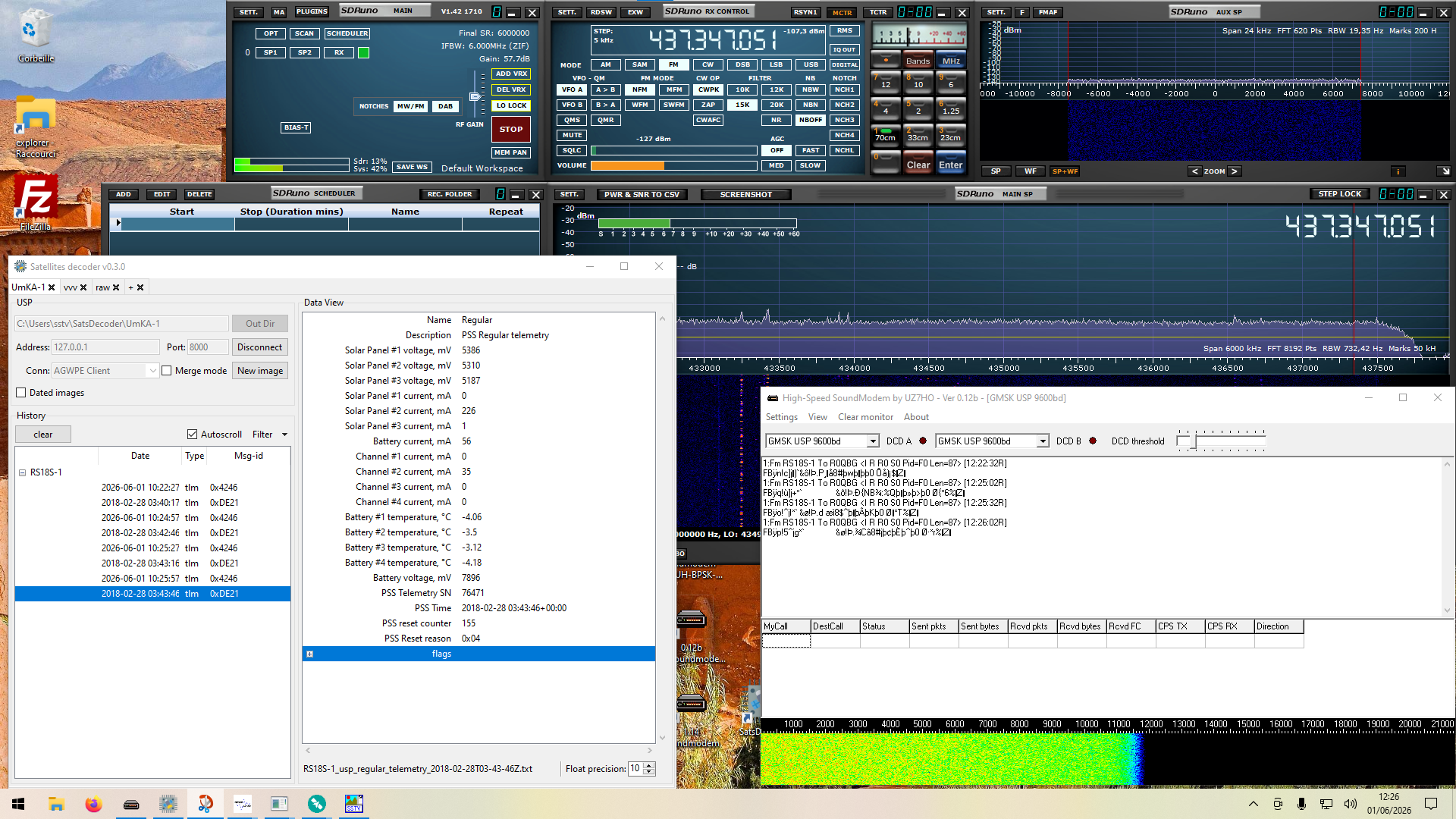

Ci-après, quelques photos de notre installation.
73
