Au club radio F6KQH, notre station de poursuite de satellites se compose de :

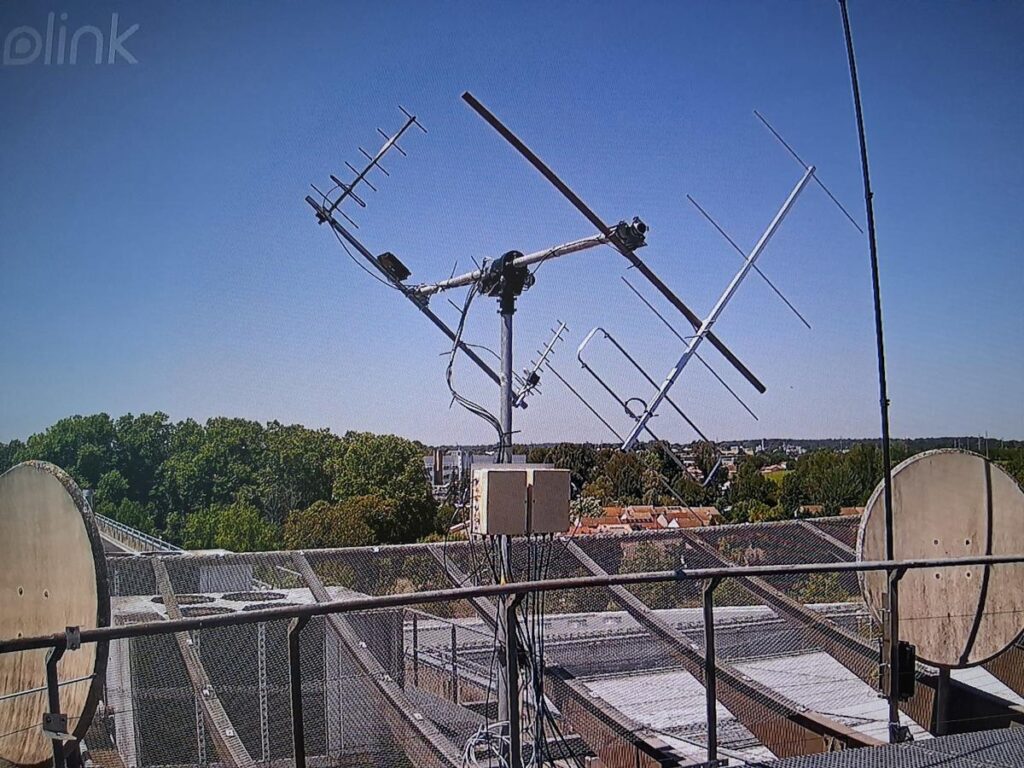

- Une antenne Yagi 144 MHz Wimo à 5 éléments et de gain 11 dBi.
- Une antenne Yagi 430 MHz à 8 éléments et de gain 12 dBi. Les 2 antennes sont solidaires et montées sur rotor.
- Un rotor 2 axes SPID piloté par un boitier déporté qui est contrôlé par un port USB.
- Un transceiver 144/430/1260 MHz ICOM IC-9700 contrôlé par un port USB.
- Un PC fixe sous Linux Fedora contrôlant par USB le rotor et le transceiver.

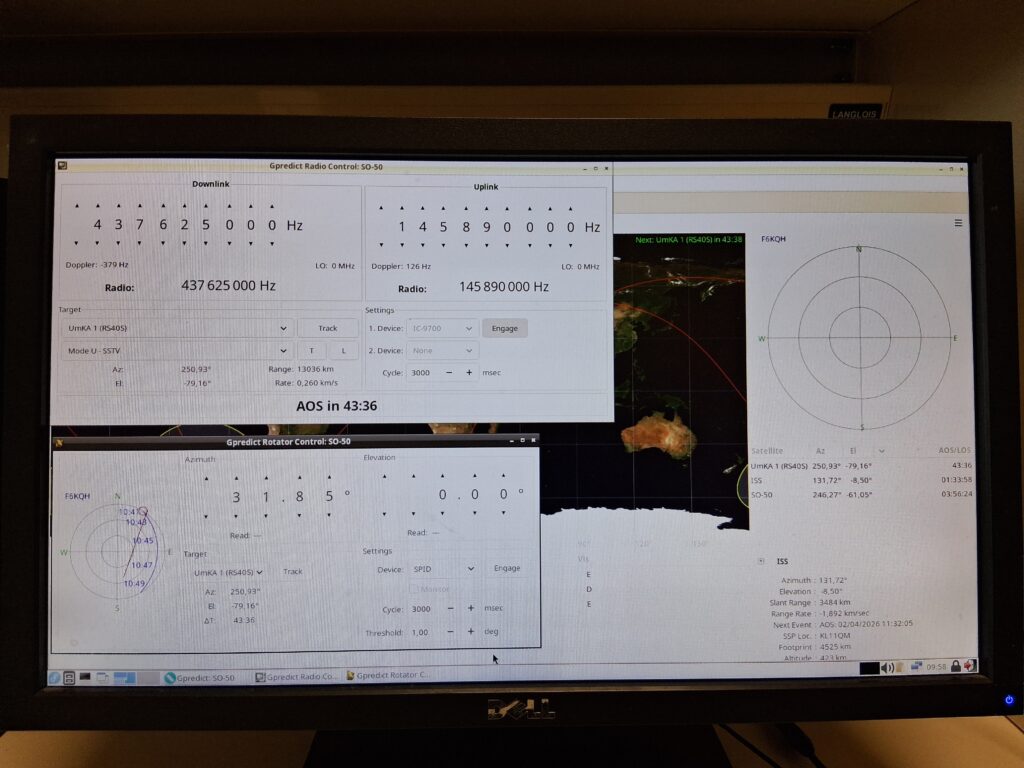

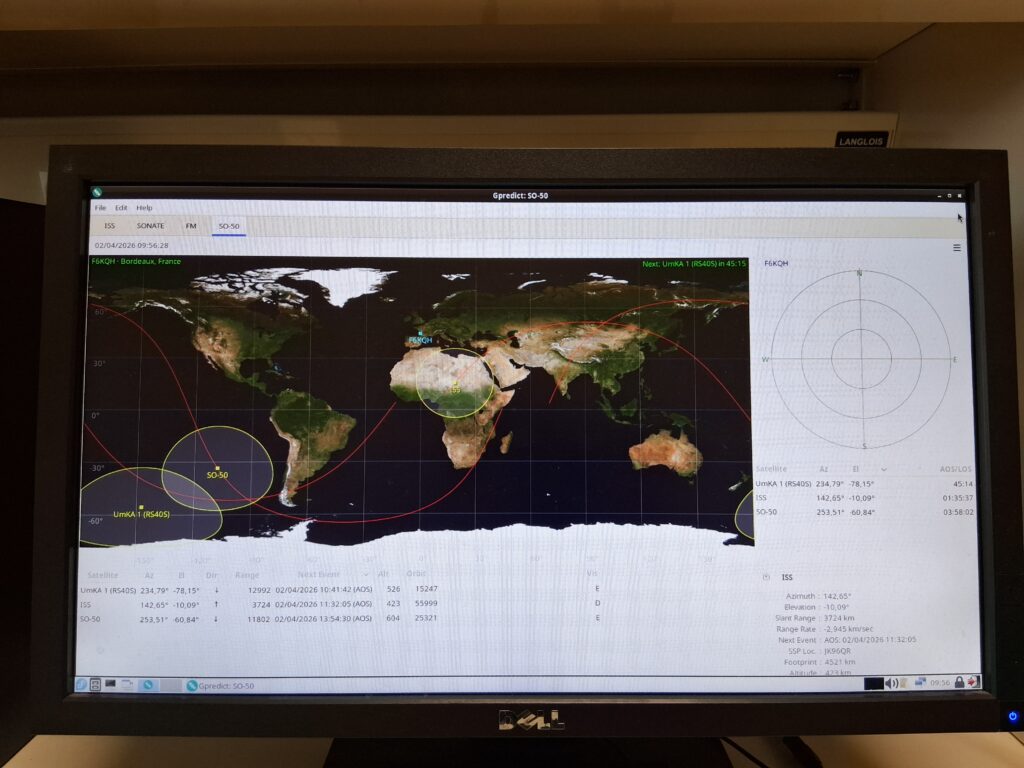

- Le logiciel libre sous Linux Gpredict pour compenser automatiquement l’effet Doppler au niveau du transceiver et pour la poursuite automatique du satellite visé au niveau du rotor pour bien positionner en temps réel les 2 antennes.
- Le logiciel libre qsstv sous Linux pour décoder la réception d’images satellites SSTV avec la compensation automatique de l’effet Doppler.
- Un PC fixe sous Windows contrôlant par USB le transceiver.
- Le logiciel libre sous Windows MMSSTV pour la réception d’images satellites SSTV sans compensation automatique de l’effet Doppler. La compensation de l’effet Doppler sera faite manuellement.
Nous utilisons comme logiciels sous Linux :
- Gpredict.
- qsstv.
Nous utilisons comme logiciels sous Windows:
- MMSSTV.

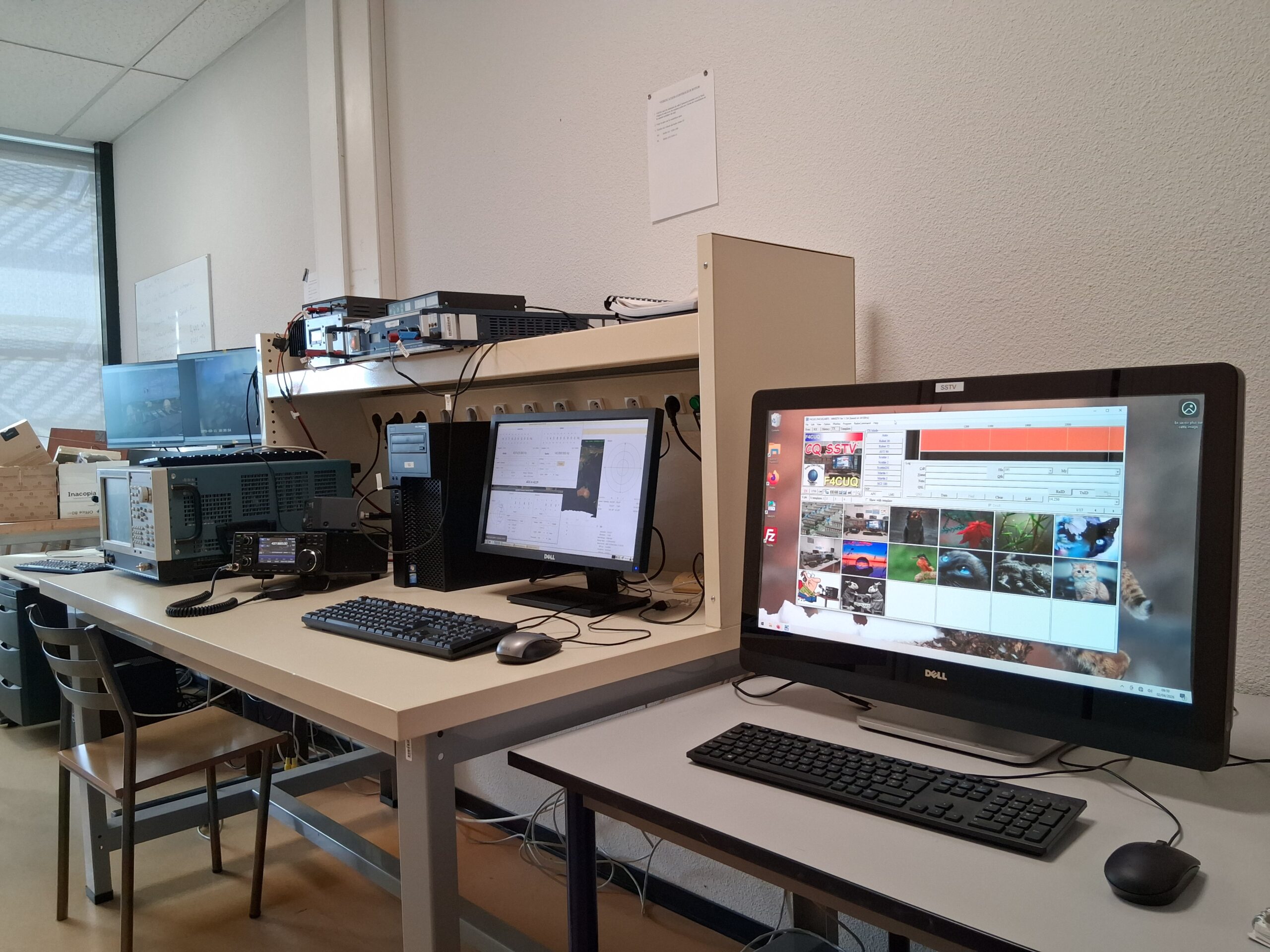

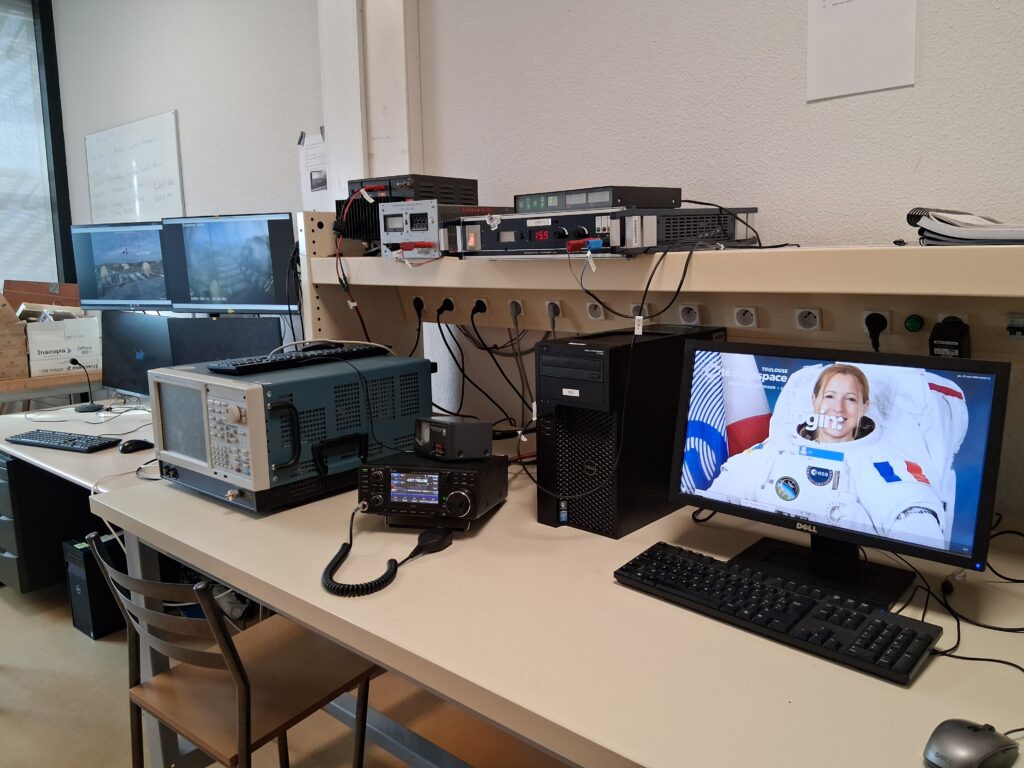

Ci-après, quelques photos de notre installation.
73
